Este artículo profundiza en el accionamiento mecánico interno de las zapatas de freno de un automóvil, dejando de lado la estructura exterior del sistema de frenado. Exploraremos el funcionamiento, los componentes y los materiales que intervienen en este proceso crucial para la seguridad vial.
Componentes Internos y su Interacción
El sistema de frenado que utiliza zapatas, comúnmente conocido como freno de tambor, involucra una serie de componentes que trabajan en conjunto para detener el vehículo. Nos centraremos en la interacción de estos elementos para comprender el accionamiento mecánico de las zapatas:
- Zapata de Freno Primaria y Secundaria: Cada conjunto de frenos de tambor incluye dos zapatas. La zapata primaria se sitúa frente a la dirección del vehículo, mientras que la secundaria presenta una disposición ligeramente diferente del revestimiento de fricción, aunque ambas son generalmente intercambiables. Ambas zapatas son piezas curvas de metal, a menudo con una estructura denominada "red", a la que se fija el material de fricción.
- Material de Fricción: Este material, remachado o adherido a la zapata, es el responsable de la fricción contra el tambor. Su composición es fundamental para la eficacia del frenado, ofreciendo un coeficiente de fricción óptimo incluso bajo diferentes condiciones (calor, humedad).
- Cilindro de Rueda: Este componente es el corazón del accionamiento mecánico . Cuando se acciona el pedal de freno, la presión hidráulica llega al cilindro de rueda. Este cilindro, a través de un mecanismo de expansión, empuja las zapatas hacia afuera, generando la fuerza necesaria para el frenado.
- Resortes de Retorno: Una vez que se libera el pedal del freno, los resortes de retorno empujan las zapatas de regreso a su posición inicial, separándolas del tambor. Este mecanismo garantiza que el vehículo pueda volver a rodar sin resistencia.
- Mecanismo de Ajuste Automático: Algunos sistemas incorporan un mecanismo de ajuste automático que compensa el desgaste del material de fricción. Este mecanismo asegura una distancia óptima entre las zapatas y el tambor, manteniendo la eficiencia del frenado a lo largo de la vida útil de las zapatas.
- Tambor de Freno: Aunque no forma parte de la zapata en sí, el tambor de freno es fundamental para el funcionamiento del sistema. La fricción entre el material de fricción de las zapatas y la superficie interna del tambor es lo que produce la desaceleración del vehículo.
Funcionamiento del Accionamiento Mecánico

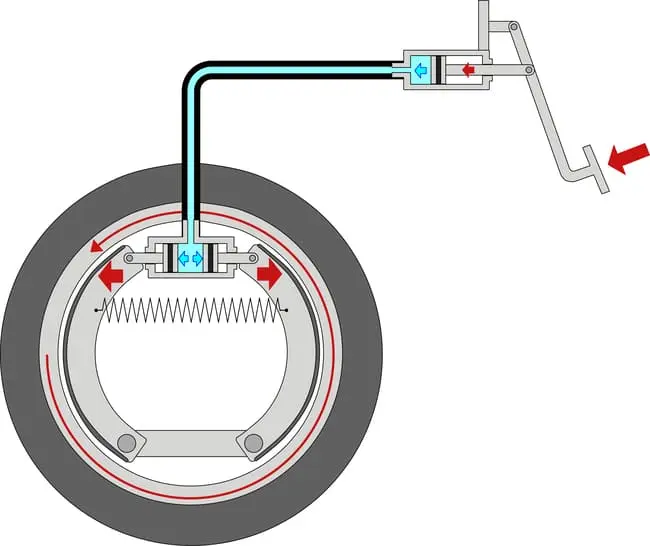

El accionamiento mecánico se inicia con la presión aplicada al pedal de freno. Esta presión se traduce en presión hidráulica que llega al cilindro de rueda. El cilindro se expande, empujando las zapatas hacia el tambor de freno. La fricción entre el material de fricción de las zapatas y el tambor genera la fuerza de frenado que disminuye la velocidad de rotación de las ruedas, deteniendo el vehículo.
La fuerza de frenado es directamente proporcional a la presión aplicada al pedal y a la calidad del material de fricción. Un material de fricción desgastado o de baja calidad puede disminuir significativamente la eficacia del frenado, lo que representa un riesgo para la seguridad.
Materiales de Fabricación de las Zapatas
Las zapatas de freno se fabrican con diferentes materiales, cada uno con sus propias ventajas y desventajas:
Aleación de Aluminio:
Las aleaciones de aluminio son muy comunes en la fabricación de zapatas debido a su resistencia, ligereza y capacidad para disipar el calor. Las zapatas de aleación de aluminio generalmente mantienen un rendimiento consistente tanto en frío como en caliente, a diferencia de las de chapa estampada.
Chapa Estampada:
Las zapatas de chapa estampada son una opción más económica pero con una menor resistencia y durabilidad. Su rendimiento puede verse afectado por las variaciones de temperatura, siendo menos eficiente en condiciones de frenado intenso.
Consideraciones de Seguridad y Mantenimiento
El buen estado de las zapatas de freno es crucial para la seguridad vial. Es importante realizar inspecciones regulares para verificar el desgaste del material de fricción y el correcto funcionamiento del mecanismo de ajuste automático (si lo tiene). Un desgaste excesivo o una falla en el sistema de frenado puede provocar accidentes.
Las consultas habituales en talleres mecánicos relacionadas con las zapatas de freno suelen centrarse en ruidos inusuales, vibraciones al frenar, falta de potencia de frenado o el desgaste excesivo. La detección temprana de problemas permite evitar reparaciones más costosas y situaciones de riesgo.
Tabla Comparativa de Materiales de Zapata
| Material | Ventajas | Desventajas |
|---|---|---|
| Aleación de Aluminio | Resistencia, ligereza, buen rendimiento en frío y caliente | Costo más elevado |
| Chapa Estampada | Costo más bajo | Menor resistencia, rendimiento afectado por la temperatura |
Consultas Habituales
- ¿Cómo saber cuándo debo cambiar las zapatas de freno?
- ¿Qué tipo de zapatas son mejores para mi vehículo?
- ¿Cuáles son los síntomas de unas zapatas de freno desgastadas?
- ¿Cuánto cuesta el reemplazo de las zapatas de freno?
La comprensión del accionamiento mecánico interno de las zapatas de freno es esencial para la seguridad vial. El mantenimiento regular y la atención a cualquier anomalía en el sistema de frenado son cruciales para evitar accidentes y garantizar la eficacia del frenado.
