Caudalímetro mecánico de turbinas: funcionamiento interno y aplicaciones

Los caudalímetros mecánicos de turbina son instrumentos de medición cruciales en diversas industrias para determinar con precisión el flujo volumétrico de líquidos. A diferencia de los caudalímetros electromagnéticos o ultrasónicos, estos dispositivos basan su funcionamiento en la interacción mecánica del fluido con un rotor. Este artículo profundiza en la estructura interna de un caudalímetro de turbina, investigando su funcionamiento, tipos, ventajas, desventajas y aplicaciones.

Principio de Funcionamiento Interno

El corazón de un caudalímetro mecánico de turbina reside en su rotor, una pieza de precisión ingenierada para girar proporcionalmente al flujo del líquido. Cuando el fluido pasa a través del medidor, impulsa la rotación del rotor. Esta rotación no es aleatoria; está directamente relacionada con la velocidad y el volumen del fluido. A mayor caudal, mayor velocidad de rotación del rotor.

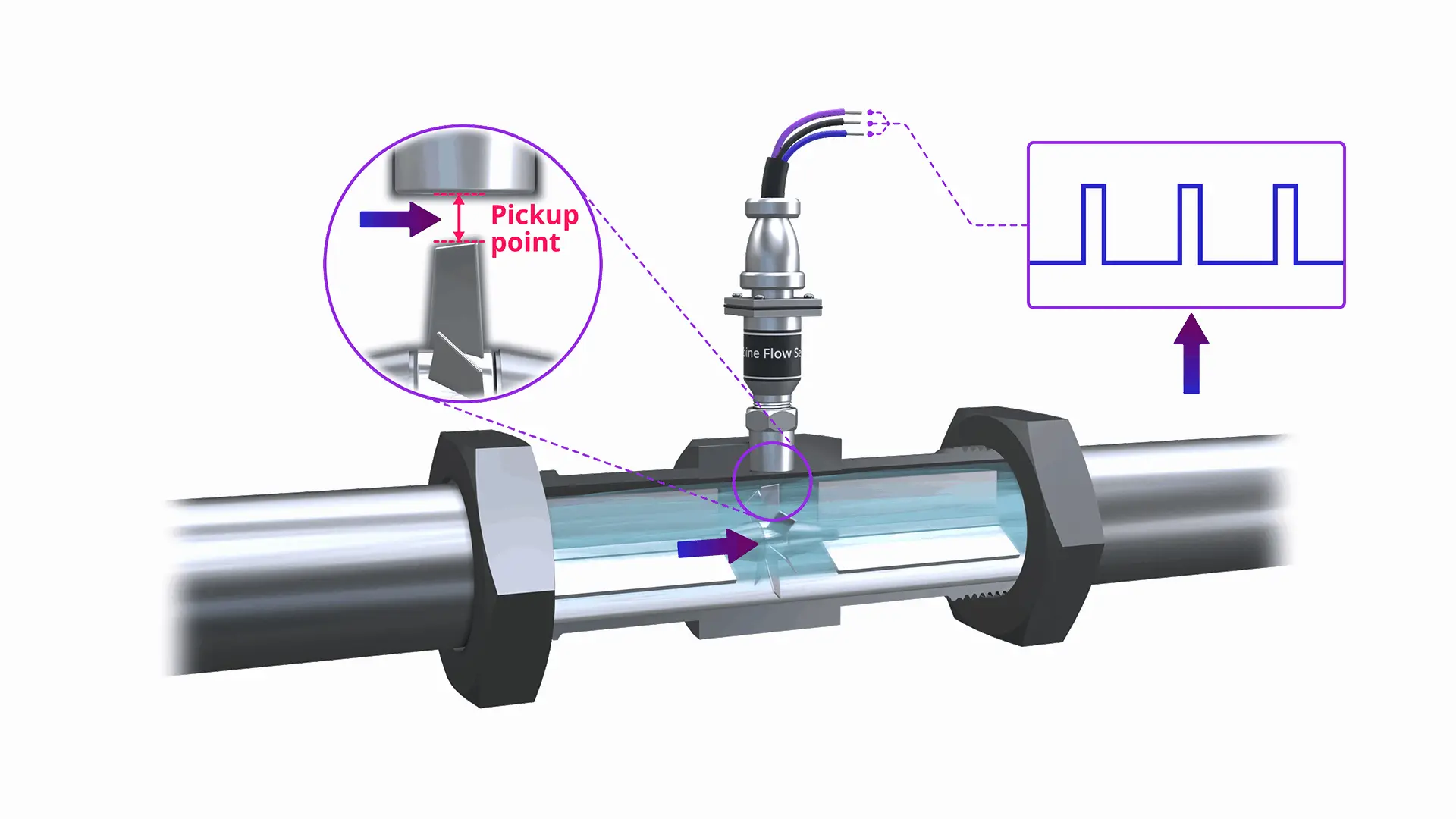

Para convertir la rotación mecánica en una señal eléctrica interpretable, se utiliza un sensor, comúnmente un sensor de efecto Hall. Este sensor detecta el campo magnético generado por imanes ubicados en el rotor. Cada vez que un imán pasa cerca del sensor, se genera un pulso eléctrico. La frecuencia de estos pulsos es directamente proporcional a la velocidad de rotación del rotor, y por lo tanto, al caudal del fluido.

Esta señal de frecuencia es procesada por un sistema electrónico que la convierte en una lectura de caudal, expresada generalmente en unidades como litros por minuto (l/min), metros cúbicos por hora (m³/h), o galones por minuto (gal/min). La precisión del medidor depende de la calidad de los componentes, la calibración y el mantenimiento adecuado.

Componentes Internos Clave

Un caudalímetro mecánico de turbina, aunque compacto, integra varios componentes esenciales para su correcto funcionamiento:

• Rotor de Turbina: El componente central, diseñado para una rotación eficiente y precisa en respuesta al flujo del líquido. La geometría del rotor es crucial para la exactitud de la medición.
• Cojinetes: Permiten la rotación libre del rotor, minimizando la fricción y asegurando una medición precisa. La elección del material del cojinete es fundamental para la durabilidad y la resistencia al desgaste.
• Sensor de Efecto Hall: Convierte la rotación mecánica en una señal eléctrica, proporcionando la información necesaria para el cálculo del caudal.
• Imán(es): Genera(n) el campo magnético detectado por el sensor de efecto Hall, contribuyendo a la precisión de la medición de la velocidad de rotación del rotor.
• Carcasa: Protege los componentes internos y asegura la integridad del dispositivo. El material de la carcasa debe ser compatible con el fluido que se está midiendo.
• Circuito Electrónico: Procesa la señal del sensor de efecto Hall y la convierte en una lectura de caudal.

Tipos de Caudalímetros Mecánicos de Turbina

Existen diferentes variaciones de caudalímetros mecánicos de turbina, que se adaptan a diversas aplicaciones y tipos de fluidos. Estas variaciones pueden incluir diferencias en el diseño del rotor, el material de construcción, el rango de caudal medido, y el tipo de salida de datos.

Ventajas de los Caudalímetros Mecánicos de Turbina

• Alta precisión: Ofrecen una alta precisión en la medición de caudal, especialmente en rangos de caudal medios y altos.
• Relativamente bajo costo: En comparación con otros tipos de caudalímetros, suelen ser más económicos.
• Fácil instalación y mantenimiento: Su diseño generalmente facilita la instalación y el mantenimiento.
• Amplia gama de aplicaciones: Se utilizan en una variedad de industrias y aplicaciones.

Desventajas de los Caudalímetros Mecánicos de Turbina

• Sensibilidad a las impurezas: Partículas sólidas en el fluido pueden dañar el rotor o afectar la precisión de la medición.
• Rango de caudal limitado: Suelen tener un rango de caudal operativo limitado.
• Desgaste mecánico: El desgaste de los componentes mecánicos puede afectar la precisión con el tiempo.
• Menos precisos a caudales bajos: Su precisión puede disminuir a caudales muy bajos.

Aplicaciones de los Caudalímetros Mecánicos de Turbina

Los caudalímetros mecánicos de turbina encuentran aplicación en una amplia gama de sectores, incluyendo:

• Industria petrolera y gasística: Medición de flujo de petróleo crudo, gas natural y otros fluidos.
• Industria química: Monitoreo de caudal de productos químicos en procesos industriales.
• Tratamiento de aguas: Medición de caudal de agua en plantas de tratamiento y sistemas de riego.
• Industria alimentaria y bebidas: Control de flujo de líquidos en procesos de producción.
• Sistemas de calefacción y refrigeración: Monitoreo del flujo de agua o glicol en sistemas de climatización.

Consultas Habituales

Algunas consultas habituales sobre caudalímetros mecánicos de turbina incluyen:

• ¿Cuál es la precisión de un caudalímetro mecánico de turbina?
• ¿Qué tipo de mantenimiento requiere un caudalímetro mecánico de turbina?
• ¿Cuál es la vida útil de un caudalímetro mecánico de turbina?
• ¿Cómo se calibra un caudalímetro mecánico de turbina?
• ¿Qué factores afectan la precisión de un caudalímetro mecánico de turbina?

Tabla Comparativa (Ejemplo)

Nota: Esta tabla es una comparación general y las características específicas pueden variar según el modelo y fabricante.

Los caudalímetros mecánicos de turbina son dispositivos robustos y fiables para la medición de caudal en una variedad de aplicaciones. Su funcionamiento interno, basado en la interacción mecánica del fluido con un rotor, proporciona una medida precisa y eficiente del flujo volumétrico. Sin embargo, es importante considerar sus limitaciones, como la sensibilidad a las impurezas y el rango de caudal limitado, al seleccionar el caudalímetro adecuado para una aplicación específica.
