Cómo calcular un eje mecánico

El cálculo de un eje mecánico es fundamental en ingeniería mecánica, ya que garantiza la resistencia y durabilidad de las piezas sometidas a esfuerzos de torsión, flexión y compresión. Un diseño inadecuado puede llevar al fallo prematuro del eje, con consecuencias potencialmente graves. Por ello, comprender los métodos de cálculo es crucial para cualquier ingeniero.

Definición del Problema y Parámetros

Antes de iniciar cualquier cálculo, es necesario definir claramente el problema. Esto incluye:

• Tipo de carga: ¿Torsión, flexión, o una combinación de ambas? ¿Carga estática o dinámica?
• Material del eje: El material determina la resistencia del eje a la fatiga y otros factores. Es fundamental conocer su resistencia a la tracción (σ _y ), el módulo de elasticidad (E) y el límite de fatiga (S _e ).
• Diagrama de cuerpo libre: Un diagrama preciso es esencial para identificar todas las fuerzas y momentos que actúan sobre el eje.

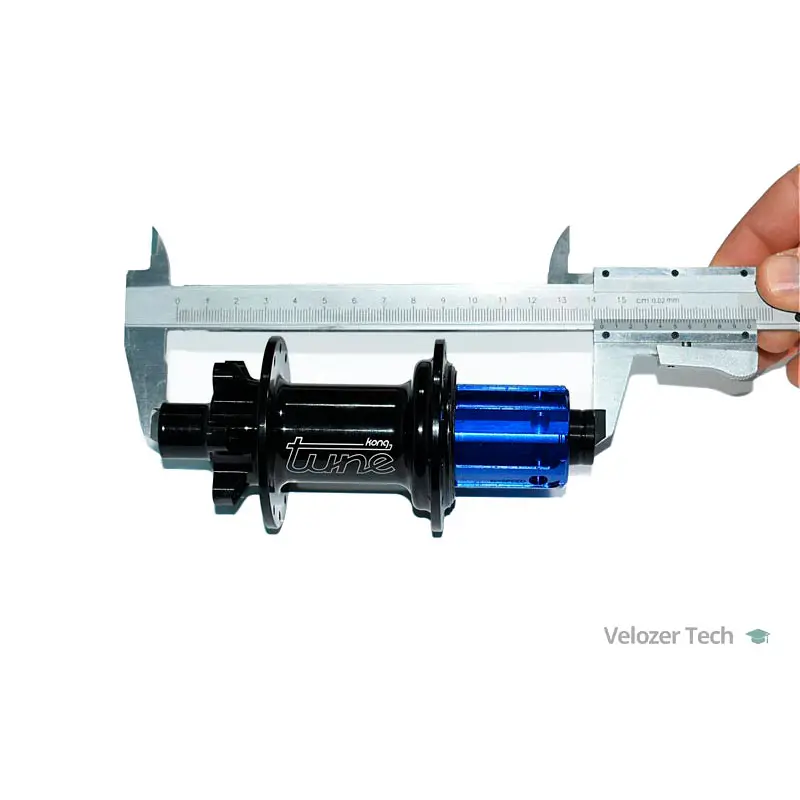

• Dimensiones del eje: Longitud, diámetro (si es circular), o dimensiones transversales (si es de otra forma).
• Condiciones de apoyo: ¿Cómo está soportado el eje? (empotrado, articulado, simplemente apoyado).

Cálculo del Diámetro del Eje

El cálculo del diámetro del eje depende del tipo de carga predominante. Se utilizan diferentes fórmulas según el caso:

Carga de Torsión

Para ejes sometidos principalmente a torsión, la fórmula básica es:

d = √ (16T / (πτ _permisible))

Donde:

• d = diámetro del eje
• T = momento torsor aplicado
• τ _permisible = tensión de torsión permisible del material (generalmente un porcentaje del límite elástico)

Carga de Flexión

Para ejes sometidos principalmente a flexión, la fórmula básica es:

d = √ (32M / (πσ _permisible))

Donde:

• d = diámetro del eje
• M = momento flector máximo aplicado
• σ _permisible = tensión de flexión permisible del material (generalmente un porcentaje del límite elástico)

Carga Combinada

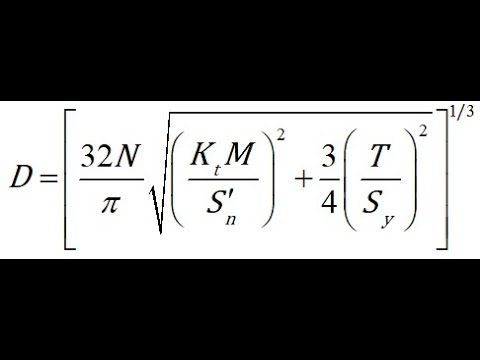

Cuando el eje está sometido a cargas combinadas de flexión y torsión, se utiliza la teoría de la resistencia de materiales para determinar el diámetro. Un método común es utilizar la teoría de la tensión de von Mises:

σ _e= √ (σ ²+ 3τ ²)

Donde:

• σ _e = tensión equivalente de von Mises
• σ = tensión normal debido a la flexión
• τ = tensión tangencial debido a la torsión

El diámetro del eje se calcula entonces utilizando la tensión equivalente de von Mises y la tensión permisible del material.

Consideraciones Adicionales

• Concentración de tensiones: Cambios bruscos de sección en el eje pueden causar una concentración de tensiones, reduciendo la resistencia del eje. Se deben utilizar factores de concentración de tensiones para compensar este efecto.
• Fatiga: Las cargas cíclicas pueden causar fatiga en el eje, llevando a un fallo prematuro. Se deben realizar cálculos de fatiga para asegurar la durabilidad del eje.
• Deflexión: La deflexión del eje debe ser verificada para asegurar que se encuentra dentro de los límites aceptables.
• Vibraciones: Las vibraciones pueden afectar la vida útil del eje. Se debe considerar el diseño para minimizar las vibraciones.
• Tolerancias y ajustes: Es crucial definir las tolerancias y los ajustes para asegurar un buen funcionamiento del eje.

Software de Diseño Asistido por Computadora (CAD)

El uso de software CAD permite modelar y analizar el eje de forma eficiente. Estos programas permiten realizar análisis de elementos finitos (FEA), proporcionando información detallada sobre las tensiones y deformaciones en el eje. Esto permite optimizar el diseño del eje para maximizar su resistencia y minimizar su peso.

Ejemplos Prácticos

Para ilustrar el proceso, consideremos un ejemplo simple: Un eje de acero con un momento torsor de 100 Nm y un momento flector de 50 Nm. Supongamos que la tensión permisible a la torsión y a la flexión es de 100 MPa. Utilizando las fórmulas anteriores, podemos calcular el diámetro del eje.

Ejemplo de cálculo con carga combinada:

Se requiere un eje para soportar un momento torsor (T) de 100 Nm y un momento flector (M) de 50 Nm. El material es acero con un límite elástico (σ _y) de 250 MPa. Se utiliza un factor de seguridad de 2, resultando en una tensión permisible de σ _permisible= σ _y/ 2 = 125 MPa. Aplicando la teoría de la tensión de von Mises y considerando un factor de concentración de tensiones (Kt) de 2, se obtiene:

τ = (16T) / (πd³)= 100 Nm/(πd³/16)

σ = (32M) / (πd³)= 50 Nm/(πd³/32)

σ _e= √ (σ ²+ 3τ ²) ≤ σ _permisible/Kt

Resolviendo para 'd', se obtendría el diámetro necesario.

Nota: Este es un ejemplo simplificado. En la práctica, se deben considerar muchos más factores para un diseño preciso y seguro.

Consultas Habituales

Algunas consultas habituales sobre el cálculo de ejes mecánicos incluyen:

• ¿Cómo se calcula la resistencia a la fatiga de un eje? Se utilizan diagramas S-N y métodos como el de Goodman o Gerber.
• ¿Qué es la teoría de la tensión de von Mises? Es una teoría de fallo que considera la combinación de tensiones normales y tangenciales.
• ¿Cómo se selecciona el material adecuado para un eje? Se debe considerar la resistencia, la ductilidad, el costo, y la disponibilidad del material.
• ¿Qué es un factor de seguridad? Es un factor de diseño que se utiliza para compensar las incertidumbres en los cálculos.

Tabla Comparativa de Materiales para Ejes

Nota: Los valores de la tabla son aproximados y pueden variar según la aleación específica.

El diseño y cálculo de un eje mecánico requiere una comprensión profunda de la mecánica de materiales y la ingeniería mecánica. Es fundamental un enfoque sistemático y la consideración de todos los factores relevantes para garantizar la seguridad y fiabilidad del diseño.
