El gramil mecánico es una herramienta fundamental en carpintería, ebanistería y otros oficios que requieren precisión en el trazado de líneas paralelas. Este instrumento manual permite marcar líneas a una distancia específica de un borde, facilitando cortes, rebajes y otras operaciones de precisión. Acompáñenos en esta exploración exhaustiva del gramil mecánico, sus tipos, aplicaciones y características.
¿Qué es un Gramil Mecánico?

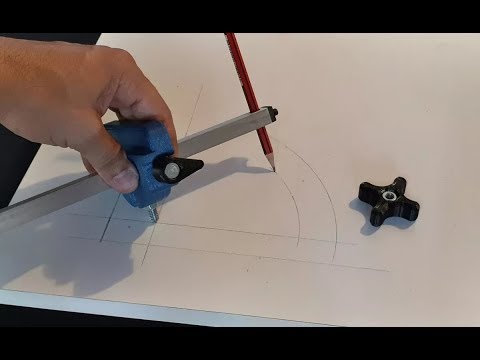

Un gramil mecánico es una herramienta manual que sirve para trazar líneas paralelas a una distancia precisa del borde de una pieza. Se compone de una barra, generalmente de madera o metal, y un cabezal móvil que contiene una punta trazadora. Esta punta marca la línea paralela mientras el gramil se desliza a lo largo del borde de la pieza. El cabezal se fija a la distancia deseada mediante un tornillo, una cuña u otro mecanismo de retención. La precisión del gramil mecánico lo convierte en una herramienta indispensable para garantizar la calidad y exactitud en los trabajos de carpintería y otros.
Existen gramiles con una o dos puntas trazadoras, siendo los de doble punta especialmente útiles para marcar dos líneas paralelas simultáneamente, lo que agiliza procesos como el trazado de mortajas o ensambles.
Tipos de Gramiles Mecánicos
Los gramiles mecánicos se clasifican principalmente según el material que se trabaja y su función. Podemos encontrar dos grandes grupos:
Gramiles para Madera
Los gramiles para madera, también conocidos como gramiles de carpintero, son herramientas tradicionales empleadas en carpintería y ebanistería. Se han adaptado a lo largo del tiempo, ofreciendo diversas opciones para diferentes necesidades:
- Gramil de Marcado: El gramil de marcado es el tipo más común. Su punta trazadora, generalmente un punzón de acero o un portalápiz, permite marcar líneas precisas sobre la madera. Su longitud varía, siendo los de 200 mm los más comunes, aunque existen modelos más largos para piezas de gran tamaño.
- Gramil de Corte: Similar al de marcado, pero su punta es una pequeña cuchilla que permite realizar cortes superficiales en la madera sin dañar la fibra. La cuchilla es intercambiable y se puede afilar fácilmente. Es ideal para materiales finos como chapas.
- Gramil de Mortaja o Doble Punta: Este gramil posee dos puntas trazadoras, una fija y otra móvil, permitiendo marcar simultáneamente ambos lados de una mortaja o espiga. Su versatilidad lo convierte en una herramienta muy apreciada en trabajos de ensamblaje.
Gramiles para Metales
(Esta sección se desarrollará en un artículo futuro)
Aplicaciones del Gramil Mecánico
La versatilidad del gramil mecánico se extiende a diversas aplicaciones:
- Carpintería y Ebanistería: Trazado de líneas paralelas para cortes, rebajes, ensambles, mortajas, etc.
- Mecanizado: Medición de alturas de herramientas y piezas sobre superficies calibradas, como mesas de mármol.
- Otros Ofcios: El gramil puede ser útil en otros oficios donde se requiera trazar líneas paralelas con precisión, como en trabajos de cuero, modelado, etc.
Características del Gramil Mecánico
Las características principales de un gramil mecánico son:
- Barra: La barra es el elemento principal, que puede ser de madera o metal, y determina la longitud máxima de trazado.
- Cabezal: El cabezal es la parte móvil que alberga la punta trazadora. Se desliza a lo largo de la barra y se fija a la distancia deseada.
- Punta Trazadora: La punta puede ser un punzón, una cuchilla, un bolígrafo, una rueda o cualquier otro implemento adecuado para marcar la línea.
- Mecanismo de Retención: El mecanismo de retención, ya sea un tornillo, una cuña o una leva, permite fijar el cabezal a la distancia deseada.
Tabla Comparativa de Gramiles
| Tipo de Gramil | Material | Punta Trazadora | Aplicaciones |
|---|---|---|---|
| Gramil de Marcado | Madera/Metal | Punzón/Portalápiz | Trazado de líneas paralelas |
| Gramil de Corte | Madera/Metal | Cuchilla | Corte superficial preciso |
| Gramil de Mortaja | Madera/Metal | Doble Punta | Trazado de mortajas y espigas |
Consultas Habituales sobre Gramiles Mecánicos
¿Cómo se usa un gramil mecánico? Se coloca el cabezal contra el borde de la pieza, se ajusta la distancia deseada y se desliza el gramil a lo largo del borde, manteniendo la punta trazadora en contacto con la superficie.
¿Qué tipos de puntas trazadoras existen? Existen puntas de punzón, cuchilla, bolígrafo, rueda, etc., dependiendo del material y la aplicación.
¿Cómo se mantiene un gramil mecánico? Se debe limpiar y lubricar periódicamente para asegurar su correcto funcionamiento.
¿Dónde comprar un gramil mecánico? Se pueden encontrar en ferreterías, tiendas de herramientas y online.
El gramil mecánico, una herramienta aparentemente sencilla, es en realidad una pieza clave en muchos oficios. Su precisión y versatilidad lo convierten en una inversión inteligente para cualquier carpintero, ebanista o aficionado a las manualidades que busque realizar trabajos de alta calidad.
