Mecanismo de yugo escocés

El mecanismo de yugo escocés, también conocido como mecanismo de horquilla escocesa, es un dispositivo mecánico ingenioso que permite la conversión eficiente entre movimiento rotatorio y movimiento lineal. Su diseño compacto y robusto lo ha convertido en una solución popular en diversas aplicaciones industriales y de ingeniería.

Funcionamiento del Mecanismo de Yugo Escocés

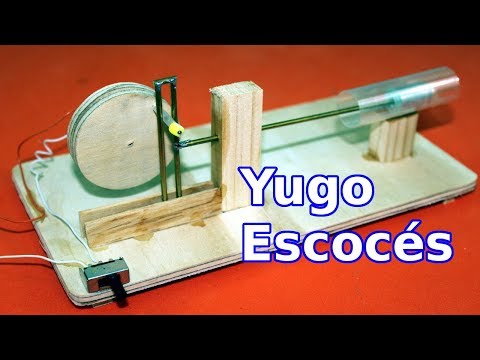

El corazón del yugo escocés reside en su diseño simple pero efectivo. Consiste en una horquilla con una ranura, un disco con un pasador, y un pivote que conecta ambos componentes. Al girar el disco, el pasador se desliza dentro de la ranura de la horquilla, generando un movimiento lineal. De forma inversa, el movimiento lineal de la horquilla induce la rotación del disco. Este principio de funcionamiento lo hace ideal para aplicaciones que requieren una transformación precisa entre ambos tipos de movimiento.

En un actuador de yugo escocés, este mecanismo se utiliza para controlar el movimiento de válvulas o compuertas. La barra que se desliza en el yugo escocés convierte su movimiento lineal en la rotación necesaria para abrir o cerrar la válvula. La simplicidad de su diseño facilita la automatización y el control preciso del movimiento.

Componentes Clave del Mecanismo

• Horquilla Ranurada: Elemento clave que tutorial el movimiento del pasador y determina la amplitud del movimiento lineal.
• Disco con Pasador: El disco proporciona el movimiento rotatorio, mientras que el pasador se desliza dentro de la ranura de la horquilla.
• Pivote: Conecta la horquilla y el disco, permitiendo la conversión entre movimientos rotatorios y lineales.

Ventajas del Mecanismo de Yugo Escocés

El mecanismo de yugo escocés ofrece una serie de ventajas que lo hacen atractivo para diversas aplicaciones:

• Simplicidad y Robustez: Su diseño es sencillo, lo que lo hace robusto y fácil de fabricar y mantener.
• Eficiencia: Convierte el movimiento de manera eficiente, minimizando las pérdidas de energía.
• Precisión: Ofrece un control preciso del movimiento lineal y rotatorio.
• Compacidad: Su diseño compacto permite su integración en espacios reducidos.
• Reversibilidad: Puede funcionar en ambos sentidos, convirtiendo movimiento lineal en rotatorio y viceversa.

Aplicaciones del Mecanismo de Yugo Escocés

La versatilidad del mecanismo de yugo escocés lo hace adecuado para una amplia gama de aplicaciones, incluyendo:

• Actuadores de Válvulas: En sistemas de control industrial, automatización de procesos y en la industria de petróleo y gas.
• Máquinas Herramienta: Para controlar el movimiento de herramientas y piezas en procesos de mecanizado.
• Sistemas de Posicionamiento: Para generar movimientos lineales precisos en robots y otros sistemas automatizados.
• Mecanismos de Elevación: En aplicaciones que requieren un movimiento lineal controlado, como en ascensores o plataformas elevadoras.
• Instrumentación: En dispositivos de medición y control que requieren una conversión precisa entre movimientos rotatorios y lineales.

Consideraciones de Diseño y Optimización

Al diseñar un sistema que utilice un mecanismo de yugo escocés, es importante considerar los siguientes aspectos:

• Selección de Materiales: La elección del material dependerá de las condiciones de operación y la carga que deba soportar el mecanismo.
• Lubricación: Una adecuada lubricación es fundamental para asegurar un funcionamiento suave y prolongado.
• Tolerancias: Las tolerancias de fabricación deben ser precisas para asegurar un funcionamiento óptimo.
• Análisis de Fuerzas y Momentos: Un análisis completo de las fuerzas y momentos que actúan sobre el mecanismo es esencial para determinar la resistencia necesaria de los componentes.

Tabla Comparativa con Otros Mecanismos

Consultas Habituales sobre el Mecanismo de Yugo Escocés

A continuación, se responden algunas de las preguntas más frecuentes sobre el mecanismo de yugo escocés :

• ¿Qué es un yugo escocés? Es un mecanismo que convierte el movimiento rotatorio en lineal, o viceversa.
• ¿Cuáles son las ventajas del yugo escocés? Simplicidad, robustez, eficiencia y precisión.
• ¿Dónde se utiliza el yugo escocés? En actuadores de válvulas, máquinas herramienta, sistemas de posicionamiento, entre otros.
• ¿Cómo funciona un actuador de yugo escocés? Utiliza el mecanismo para convertir el movimiento lineal de una barra en el movimiento rotatorio necesario para abrir o cerrar una válvula.

El mecanismo de yugo escocés es una solución efectiva y versátil para la conversión entre movimientos rotatorios y lineales. Su diseño sencillo, eficiencia y robustez lo convierten en una opción ideal para una amplia gama de aplicaciones industriales y de ingeniería.
